电源时序器常识

电源时序器是系统上不可小看的设备

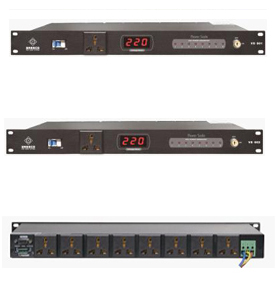

PROBASSCO时序电源管理器
PROBASSCO时序电源管理器


一些人认为:OUTLET墙壁插座输出AC220伏电压,而时序器也是输出220伏电压。对于音响系统来说,由谁来提供AC都一样可以工作。有些人认为:不用时序电源而直接插入OUTLET输出,既省钱、又方便。更有人说系统加入时序电源实属画蛇添足。谁是谁非?下面就让我来浅释这一个问题。

音响系统是一个用途很广、技术先进、结构复杂的系统,从其复杂程度可分为简易系统和复杂系统,从使用场所分为夜总会系统、体育场系统、广场系统、剧院系统、音乐厅系统、会议系统和水下传声系统等。从技术、音效来分可分为高端系统、中端系统和低端系统。在系统中是由很多设备组合而成,它们之间的关系除了信号上的互联之外,还可能存在电源上的相互影响,例如:在系统ON/OFF的瞬间出现的跳火、烧保险、烧设备等现象。因为系统所有设备可能都被连接在同一组电源、甚至是同一个电源拖板上,这是我们作为厂方帮助工程商解决系统搭建过程经常发现的问题。这样的连接方法不是不可以,但是,我们不建议。这样会给你带来一些麻烦,轻则在系统启动时出现电源跳闸,反复启动会损坏设备,重则使得系统出现故障无法正常工作。解决方法有很多,常用的方法是:在系统中配备适合的时序电源。可是,市场上时序电源也是有很多种类,贵的、便宜的、功率足的、功率不足的、复杂的、简易的、能过安全认证的、也有过不了安全认证的、标准的、非标的等等。下面我来浅析有关时序器的类型

一个标准的时序电源的结构可分为7部分组成:

1. POWER INPUT电源输入部分

2. POWER SUPPLY电源供给部分

3. OUTPUT CONTROL输出控制部分

4. CPU CONTROL中央控制部分

5. FUNCTION CONTROL功能控制部分

6. FUNCTION DISPLAY功能显示部分

7. POWER OUTPUT电源输出部分

我们从第一部分POWER INPUT电源输入部分讲起:通常,电源线是时序器输入部分的关键,因为线材的价格不菲,时序器的负载设备不是同时满负荷,一般时序器生产厂都会以50%设计功率考虑材料成本,有些厂家更用30%的计算方法,目的很简单—省钱。如果选用偷工减料,线径不足方法,会造成电源线发热、软化、着火、烧毁设备。时序器本来就是一台能量供给设备,所用的器件也是要有份量的,也就是要有质量、有实力、有余量的。例如:线路板(PCB)的铜箔有厚薄之分,材质有玻纤板、纸板等。如果按照以上推理,厂家同样可以生产出好的时序器和一般的。

我们从第二部分POWER SUPPLY电源供给部分分析:有些线路用成本较低的开关电源线路,也有一些用普通EI变压器,也有一些用环牛变压器,也有些厂商用质量很好、成本较高的开关电源线路。通常会考虑设备系统要求高与低而设计,时序器不仅要提供一个很好的电源供给环境,自身也要具备良好技术参数,这是对一个好的音响系统的保证。举例说:系统里其中一台设备的参数较差,它会影响整个系统性能,拉低整体指标。所以系统搭配也不能忽略时序器的指标性能要求。

我们从第三部分OUTPUT CONTROL输出控制部分剖析:我们把在时序器内的控制继电器、包括驱动继电器吸合和跳开动作的光耦IC作为输出控制部分,是属于时序器的关键元件,继电器的过流量可分5A、10A、20A、30A等。电流越大,成本越高。继电器触点也很关键,有镀铜、镀银、镀金、合金等,不同材料有不同的使用寿命。所以,对于产品的质量选材也是很重要。

我们从第四部分CPU CONTROL中央控制部分:这一部分是核心技术,它是通过把我们编写的软件灌录到微处理器AMT89C52, 说白了,核心的核心就是软件,如何编写软件,所编写的软件是否智能化、人性化,动作的快慢,延时是否合理,级联后的信息指令如何传递和交换等,确保时序器操作简单、系统保护可靠、稳定、自动纠错能力和抗干扰能力强等。功能上的实施也是核心软件编写主要环节,完善的软件是要经验加智慧,也要看公司的实力和投入。

我们从第五部分FUNCTION CONTROL功能控制部分研究:主观上跟时序器的设计有关,功能越多,使用越广,成本也随即增大。但是,客观上还是根据市场的需求、客户的使用和人性化的考虑。从简单到复杂大概可分三大类型,第一种:简单型。最简单的延时启动输出功能。第二种:普及型。在简单型的基础上加入动作控制芯片,让输出可以独立开和关又不影响系统其它设备,既可作主机也可作副机。

第三种:智能型。在普及型的基础上加入CPU,可以对负载的状态进行分析、运算、发出指令,能与计算机通信、交换信息,动态显示负载功率,发现异常及时断开保护负载设备。

我们从第六部分FUNCTION DISPLAY功能显示部分:

如何直接、明了、准确表述时序器本身的功能状态,做到一目了然,都是由此功能显示部分完成。有些时序器为省成本就去掉此部分,仅仅起到电源拖板的作用,也能减少对电网的冲击。功能与成本是成正比例的,智能时序器更是此类产品的发展方向。

我们从第七部分POWER OUTPUT电源输出部分:也有人称之为LOAD OUTPUT负载输出部分,它是接续电源输入部分的另一环节,两部分的连接依靠八个大功率、大电流、高稳定性、长寿命的继电器来完成。也就是说输入和输出两部分的桥梁是继电器,所以,继电器在时序器的作用是非常重要。其次,关系到线路板铜皮的厚度,走线的宽度。还有引出线的号数(粗细)、输出插座结构和金属触片(铜材还是铝材)的厚度等。一系列的问题都是现时市场上时序器普遍存在的问题。电源部分又是系统安全的关键,所以,搭建好一个系统时序器是不可忽略的要素。

8. POWER SUPPLY CIRCUIT供电电路部分

9. PROCESSOR芯片控制器部分

10. SERVO ACTION伺服器动作部分

11. LOAD OUTPUT负载输出部分

12. POWER SUPPLY FILTER电源滤波部分

下面的问题可能会引出大家的一些思考:

时序电源本身有它存在的价值?

系统上有时序器和没有时序器的区别。

时序电源在系统中的作用和优点。

系统不用时序器能节约多少成本。

有些时序器内部还增加了滤波电源部分,甚至用到低噪声电源。

时序电源也有高端与低端的区别,功率足与不足、线路先进与落后的区别,不同系统有不同的需要和搭配,高标准高配置,低标准低配置,根据实际情况科学配置。

更有人说:我在家里都是把音响设备直接插到OUTLET这样连接的。也没见有任何缺点,为什么? 在这一问题上,事情并非绝对的,大家看完我的浅析之后应该知道在搭建你的音响系统时是否要配备时序电源。

PROBASSCO时序电源管理器 适用于夜总会系统、体育场系统、广场系统、剧院系统、音乐厅系统、会议系统、水下传声、音乐喷泉、婚宴庆典、大型活动、学校运动会
