Symetrix（思美）数字音频处理器Prism
Symetrix(思美)数字音频处理器Prism系列是Symetrix DanteTM DSP产品线的最新成员，支持Dante网络音频协议。Symetrix采用Dante多通道数字媒体联网技术，在多台思美 DSP产品、Symetrix输入/输出扩展器和支持Dante的第三方设备之间实现互联。如果您的应用需要强大又极具性价比的高级信号处理功能，并要求采用标准接口，以供日后进行扩展，Prism系列绝对是理想之选。

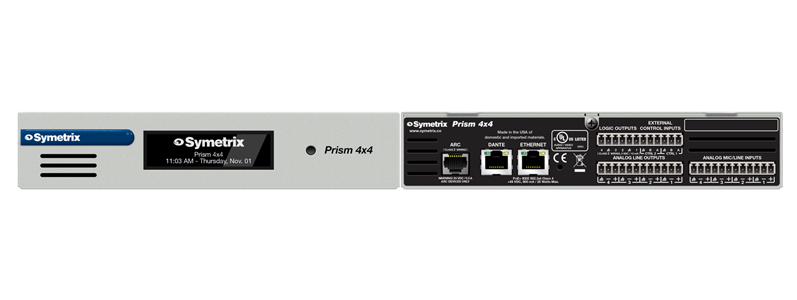

Symetrix Prism 4x4
.4通道模拟输入和输出、64 x 64 Dante通道以及功能强大的Symetrix DSP降低整体系统成本。
.超低延迟的Dante网络音频协议采用标准的IT基础设施。
.行业领先的A/D，D/A转换性能，48V幻象电源。
.采用屡获殊荣的Composer软件进行配置。通过ARC墙面板、ARC-WEB和第三方触摸屏实现控制。内置网络服务器支持远程控制和诊断。
.尺寸紧凑，仅占据1/2机架空间。包含PoE供电器。（机架安装套件需要另行购买）
.高分辨率的图示OLED显示配置和音频电平。
模拟输入:
输入数量：4通道平衡话筒/线路电平输入
接头：3.81 mm凤凰头
标称输入电平：+4 dBu
最大输入电平：+23 dBu
话筒前置放大器增益：0,12,24,44或54 dB，可打开/关闭，带±24 dB增益微调
话筒前置放大器等效输入噪声：共模抑制比（CMRR）：>79 dB @ 1kHz，均一增益
输入阻抗：8kΩ平衡，4kΩ非平衡
幻象电源（每输入）：+48 VDC，10 mA最大
动态范围：>113 dB，A计权
总谐波失真+噪声：kHz@+15 dB，0 dB增益。定值增益设置为+4 dBu
模拟至数字延迟：0.28 ms
模拟输出:
输出数量：4个平衡线路电平输出
接头：3.81 mm凤凰头
标称输出电平：+4 dBu，20 dB动态余量
最大输出电平：+24 dBu（+22.8 dBu@2kΩ最小负载）
输出阻抗：300Ω平衡，150Ω非平衡
动态范围：>117 dB，A计权
总谐波失真+噪声：数字至模拟延迟：0.60 ms
系统:
采样率：48 kHz
频率响应（模/数/模）：20 Hz-20 kHz，±0.5 dB
动态范围（模/数/模）：>113 dB，A计权
通道分离（模/数/模）：>110 dB@1 kHz，+24 dBu
总谐波失真+噪声：总谐波失真+噪声：kHz@+15 dB，0 dB增益输出
延迟（模/数/模）：1.04 ms，输入路由至输出
处理器：1 x 模拟设备SHARC 21489@400 MHz SIMD
DSP处理能力：400 MIPS，1.6 GFLOPS
延迟记忆：单通道174秒
模拟控制输入：0-3.3 VDC
推荐的外部控制电位器：10kΩ，线性
逻辑输出：若启用为低电压（0V），若不启用则为拉高电压（5V）
逻辑输出最大外部电源电压：24 VDC
逻辑输出最大外部电源电流消耗：50 mA
逻辑输出最大输出电流：10 mA
RS-485串行输入/输出：38.4k波特（默认）8数据位，1个停止位，无校验位，无浮点控制。可能在ARC端口断开
以太网线缆：标准的CAT5e或CAT6网线，最大的设备间线缆长度=100米
Dante线缆：标准的CAT6网线，最大的设备间线缆长度=100米
ARC线缆：标准的CAT5网线，长度取决于负载和设备数量，最大功率为8W
每个系统最大设备数量：每个站点文件为80个单元
最大储存预设数量：1000
机械规格参数:
占据空间：半个机架单元（宽深高：20.83 cm x 22.86 cm x 4.37 cm/ 8.2 in x 9 in x 1.72 in）深度不包括接头容差
电力：PoE+IEEE 802.3@等级4，25.5W最大。无需线路电压开关
通风：推荐的最高环境操作温度为30 C/86 F
认证或合规：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A级设备（符合所有以下规定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，FCC Part 15，ICES-003。
环境：RoHS
装运重量：5.2 lbs（2.4 kg）
.超低延迟的Dante网络音频协议采用标准的IT基础设施。
.行业领先的A/D，D/A转换性能，48V幻象电源。
.采用屡获殊荣的Composer软件进行配置。通过ARC墙面板、ARC-WEB和第三方触摸屏实现控制。内置网络服务器支持远程控制和诊断。
.尺寸紧凑，仅占据1/2机架空间。包含PoE供电器。（机架安装套件需要另行购买）
.高分辨率的图示OLED显示配置和音频电平。
模拟输入:
输入数量：4通道平衡话筒/线路电平输入
接头：3.81 mm凤凰头
标称输入电平：+4 dBu
最大输入电平：+23 dBu
话筒前置放大器增益：0,12,24,44或54 dB，可打开/关闭，带±24 dB增益微调
话筒前置放大器等效输入噪声：共模抑制比（CMRR）：>79 dB @ 1kHz，均一增益
输入阻抗：8kΩ平衡，4kΩ非平衡
幻象电源（每输入）：+48 VDC，10 mA最大
动态范围：>113 dB，A计权
总谐波失真+噪声：kHz@+15 dB，0 dB增益。定值增益设置为+4 dBu
模拟至数字延迟：0.28 ms
模拟输出:
输出数量：4个平衡线路电平输出
接头：3.81 mm凤凰头
标称输出电平：+4 dBu，20 dB动态余量
最大输出电平：+24 dBu（+22.8 dBu@2kΩ最小负载）
输出阻抗：300Ω平衡，150Ω非平衡
动态范围：>117 dB，A计权
总谐波失真+噪声：数字至模拟延迟：0.60 ms
系统:
采样率：48 kHz
频率响应（模/数/模）：20 Hz-20 kHz，±0.5 dB
动态范围（模/数/模）：>113 dB，A计权
通道分离（模/数/模）：>110 dB@1 kHz，+24 dBu
总谐波失真+噪声：总谐波失真+噪声：kHz@+15 dB，0 dB增益输出
延迟（模/数/模）：1.04 ms，输入路由至输出
处理器：1 x 模拟设备SHARC 21489@400 MHz SIMD
DSP处理能力：400 MIPS，1.6 GFLOPS
延迟记忆：单通道174秒
模拟控制输入：0-3.3 VDC
推荐的外部控制电位器：10kΩ，线性
逻辑输出：若启用为低电压（0V），若不启用则为拉高电压（5V）
逻辑输出最大外部电源电压：24 VDC
逻辑输出最大外部电源电流消耗：50 mA
逻辑输出最大输出电流：10 mA
RS-485串行输入/输出：38.4k波特（默认）8数据位，1个停止位，无校验位，无浮点控制。可能在ARC端口断开
以太网线缆：标准的CAT5e或CAT6网线，最大的设备间线缆长度=100米
Dante线缆：标准的CAT6网线，最大的设备间线缆长度=100米
ARC线缆：标准的CAT5网线，长度取决于负载和设备数量，最大功率为8W
每个系统最大设备数量：每个站点文件为80个单元
最大储存预设数量：1000
机械规格参数:
占据空间：半个机架单元（宽深高：20.83 cm x 22.86 cm x 4.37 cm/ 8.2 in x 9 in x 1.72 in）深度不包括接头容差
电力：PoE+IEEE 802.3@等级4，25.5W最大。无需线路电压开关
通风：推荐的最高环境操作温度为30 C/86 F
认证或合规：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A级设备（符合所有以下规定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，FCC Part 15，ICES-003。
环境：RoHS
装运重量：5.2 lbs（2.4 kg）

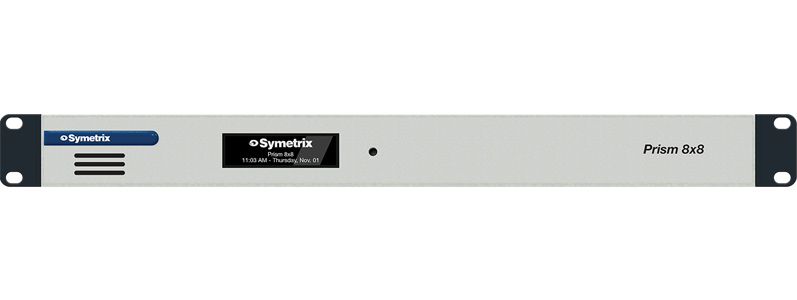

Symetrix Prism 8x8
.8通道模拟输入和输出、64 x 64 Dante通道以及功能强大的Symetrix DSP降低整体系统成本。
.超低延迟的Dante网络音频协议采用标准的IT基础设施。
.行业领先的A/D，D/A转换性能，48V幻象电源。
.采用屡获殊荣的Composer软件进行配置。通过ARC墙面板、ARC-WEB和第三方触摸屏实现控制。内置网络服务器支持远程控制和诊断。
.高分辨率的图示OLED显示配置和音频电平。
模拟输入:
输入数量：8通道平衡话筒/线路电平输入
接头：3.81 mm凤凰头
标称输入电平：+4 dBu
最大输入电平：+23 dBu
话筒前置放大器增益：0,12,24,44或54 dB，可打开/关闭，带±24 dB增益微调
话筒前置放大器等效输入噪声：< -125 dB带150Ω源阻抗，22.4 kHz BW
输入阻抗：8kΩ平衡，4kΩ非平衡
幻象电源（每输入）：+48 VDC，10 mA最大
动态范围：>113 dB，A计权
总谐波失真+噪声：< -100 dB；22.4 kHz BW非计权；1 kHz@+15 dB，0 dB增益。定值增益设置为+4 dBu
模拟至数字延迟：0.28 ms
模拟输出:
输出数量：8个平衡线路电平输出
接头：3.81 mm凤凰头
标称输出电平：+4 dBu，20 dB动态余量
最大输出电平：+24 dBu（+22.8 dBu@2kΩ最小负载）
输出阻抗：300Ω平衡，150Ω非平衡
动态范围：>117 dB，A计权
总谐波失真+噪声：< -97 dB；22.4 kHz BW，非计权；1 kHz，0 dB增益+8 dBu输出
数字至模拟延迟：0.60 ms
系统:
采样率：48 kHz
频率响应（模/数/模）：20 Hz-20 kHz，±0.5 dB
动态范围（模/数/模）：>113 dB，A计权
通道分离（模/数/模）：>110 dB@1 kHz，+24 dBu
总谐波失真+噪声：< -95 dB（22.4 kHz BW，非计权）；1 kHz@+15 dB，0 dB增益输出
延迟（模/数/模）：1.04 ms，输入路由至输出
处理器：1 x 模拟设备SHARC 21489@400 MHz SIMD
DSP处理能力：400 MIPS，1.6 GFLOPS
延迟记忆：单通道174秒
模拟控制输入：0-3.3 VDC
推荐的外部控制电位器：10kΩ，线性
逻辑输出：若启用为低电压（0V），若不启用则为拉高电压（5V）
逻辑输出最大外部电源电压：24 VDC
逻辑输出最大外部电源电流消耗：50 mA
逻辑输出最大输出电流：10 mA
RS-485串行输入/输出：38.4k波特（默认）8数据位，1个停止位，无校验位，无浮点控制。可能在ARC端口断开
以太网线缆：标准的CAT5e或CAT6网线，最大的设备间线缆长度=100米
Dante线缆：标准的CAT6网线，最大的设备间线缆长度=100米
ARC线缆：标准的CAT5网线，长度取决于负载和设备数量，最大功率为8W
每个系统最大设备数量：每个站点文件为80个单元
最大储存预设数量：1000
机械规格参数:
占据空间：1个机架单元（宽深高：48.02 cm x 24.13 cm x 4.37 cm /18.91 in x 9.5 in x 1.72 in）深度不包括接头容差
电力：24V 1.4A，34W最大
通风：推荐的最高环境操作温度为30 C/86 F
认证或合规：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A级设备（符合所有以下规定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，FCC Part 15，ICES-003。
环境：RoHS
装运重量：8.5 lbs（3.9 kg）
.超低延迟的Dante网络音频协议采用标准的IT基础设施。
.行业领先的A/D，D/A转换性能，48V幻象电源。
.采用屡获殊荣的Composer软件进行配置。通过ARC墙面板、ARC-WEB和第三方触摸屏实现控制。内置网络服务器支持远程控制和诊断。
.高分辨率的图示OLED显示配置和音频电平。
模拟输入:
输入数量：8通道平衡话筒/线路电平输入
接头：3.81 mm凤凰头
标称输入电平：+4 dBu
最大输入电平：+23 dBu
话筒前置放大器增益：0,12,24,44或54 dB，可打开/关闭，带±24 dB增益微调
话筒前置放大器等效输入噪声：< -125 dB带150Ω源阻抗，22.4 kHz BW
输入阻抗：8kΩ平衡，4kΩ非平衡
幻象电源（每输入）：+48 VDC，10 mA最大
动态范围：>113 dB，A计权
总谐波失真+噪声：< -100 dB；22.4 kHz BW非计权；1 kHz@+15 dB，0 dB增益。定值增益设置为+4 dBu
模拟至数字延迟：0.28 ms
模拟输出:
输出数量：8个平衡线路电平输出
接头：3.81 mm凤凰头
标称输出电平：+4 dBu，20 dB动态余量
最大输出电平：+24 dBu（+22.8 dBu@2kΩ最小负载）
输出阻抗：300Ω平衡，150Ω非平衡
动态范围：>117 dB，A计权
总谐波失真+噪声：< -97 dB；22.4 kHz BW，非计权；1 kHz，0 dB增益+8 dBu输出
数字至模拟延迟：0.60 ms
系统:
采样率：48 kHz
频率响应（模/数/模）：20 Hz-20 kHz，±0.5 dB
动态范围（模/数/模）：>113 dB，A计权
通道分离（模/数/模）：>110 dB@1 kHz，+24 dBu
总谐波失真+噪声：< -95 dB（22.4 kHz BW，非计权）；1 kHz@+15 dB，0 dB增益输出
延迟（模/数/模）：1.04 ms，输入路由至输出
处理器：1 x 模拟设备SHARC 21489@400 MHz SIMD
DSP处理能力：400 MIPS，1.6 GFLOPS
延迟记忆：单通道174秒
模拟控制输入：0-3.3 VDC
推荐的外部控制电位器：10kΩ，线性
逻辑输出：若启用为低电压（0V），若不启用则为拉高电压（5V）
逻辑输出最大外部电源电压：24 VDC
逻辑输出最大外部电源电流消耗：50 mA
逻辑输出最大输出电流：10 mA
RS-485串行输入/输出：38.4k波特（默认）8数据位，1个停止位，无校验位，无浮点控制。可能在ARC端口断开
以太网线缆：标准的CAT5e或CAT6网线，最大的设备间线缆长度=100米
Dante线缆：标准的CAT6网线，最大的设备间线缆长度=100米
ARC线缆：标准的CAT5网线，长度取决于负载和设备数量，最大功率为8W
每个系统最大设备数量：每个站点文件为80个单元
最大储存预设数量：1000
机械规格参数:
占据空间：1个机架单元（宽深高：48.02 cm x 24.13 cm x 4.37 cm /18.91 in x 9.5 in x 1.72 in）深度不包括接头容差
电力：24V 1.4A，34W最大
通风：推荐的最高环境操作温度为30 C/86 F
认证或合规：
安全：UL 60065，cUL 60065，IEC 60065
EMC：A级设备（符合所有以下规定）EN 55032，EN 55103-2，EN 61000-3-2，EN 61000-3-3，FCC Part 15，ICES-003。
环境：RoHS
装运重量：8.5 lbs（3.9 kg）
