铁三角数字会议系统解决方案:隐藏话筒也能远距离清晰拾音


  北京城建设计发展集团股份有限公司是为城市建设提供专业服务的科技型工程公司,公司前身是北京城建设计研究总院,成立于1958年,是为中国首条地铁北京地铁1号线的设计及勘察服务而成立。

  为了保证北京城建设计院的会议工作需求,铁三角为其会议系统设计了精准对位、稳定可靠的会议系统。

个性化定制方案

  对于音频的重视,北京城建设计院提出了要求。包括:

  1、会议桌桌面必须干净、整洁,话筒拾音至少在50cm以上;

  2、会议桌有升降式触摸屏,既要配合好无纸化,话筒拾音必须达到最佳效果,无杂音。

  3、话筒数量要求同时开启5只,音质且不失真。

  对于这三点设计要求,铁三角提出了详细的设计方案。

ATUC-50手拉手数字会议系统

  对于此类重要的会议场所,铁三角为其搭配了ATUC-50手拉手会议系统。

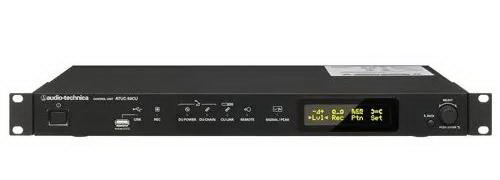

ATUC-50CU 1台

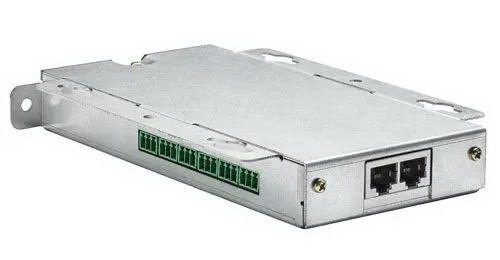

ATUC-50IU 20个

  ATUC-50手拉手会议系统使用标准的超五类Cat5e(及以上)的网线作为内部连线,可以采用菊花链或环形拓扑结构进行连接。

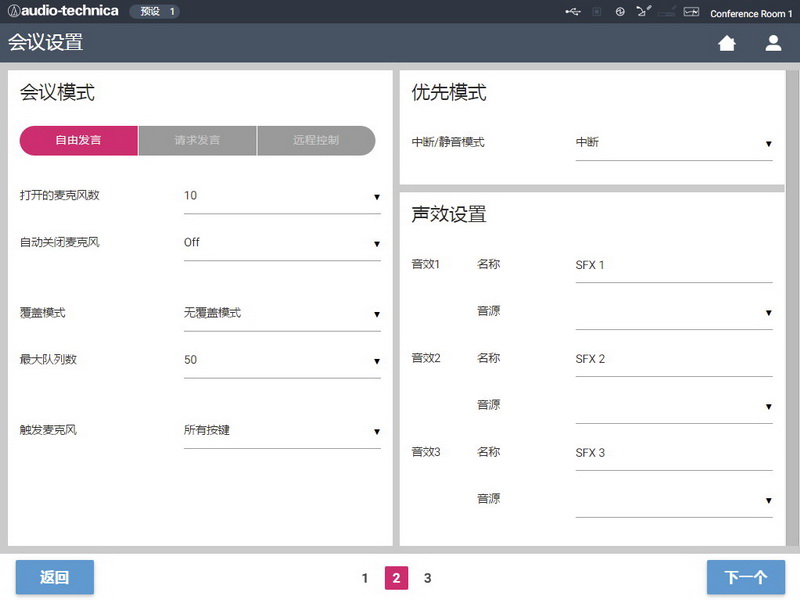

  与常规手拉手会议系统一样,ATUC-50系统也设有多种发言模式,如“自由发言”、“请求发言”、“远程控制”以及各种“覆盖设置”模式和灵活的“声控触发”模式。


多种模式选择

  ATUC-50手拉手会议系统主机输出自带参量均衡、反馈抑制器、压缩等处理功能,方便使用者处理声音信号,避免啸叫的出现。不同于常规手拉手会议系统将所有发言单元的声音混合输出,ATUC-50的主机带有4路矩阵输出,每个话筒单元都可以独立选择输出通道,满足很多系统中的分区扩声、外部录音、同声传译、视频会议等特别功能。


自带4路矩阵输出

  ATUC-50可直接通过U盘录音,非常方便,在快节奏的会议室中,不同的会议只需要操作人员插入不同的U盘就可以记录会议的声音文件,简化了会议记录者的录音工作。

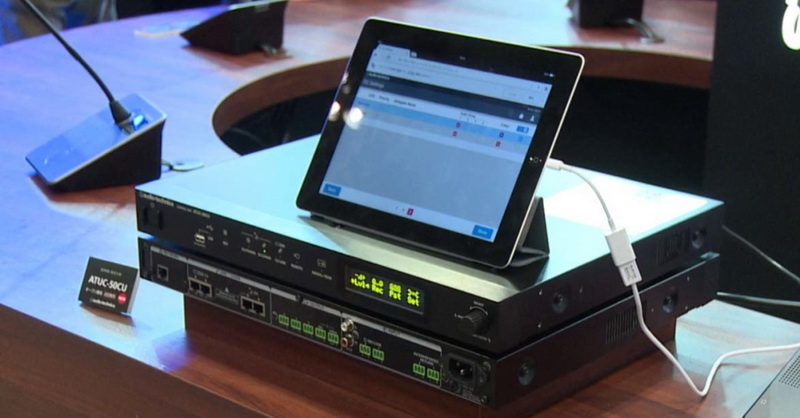

主机面板可直接连接U盘进行录音

  (Web Remote)控制,进行会议控制、会议话筒底座设置网络设置、音频设置以及对会议进行实时管理。

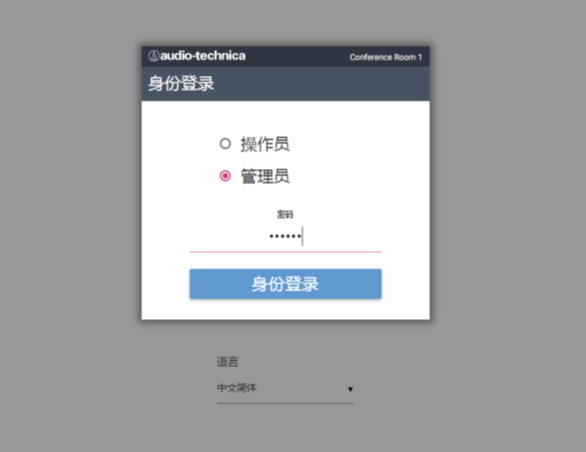

  软件登入可设置管理员和操作员,并且可以分别设置密码,防止无关人员误操作调乱系统。

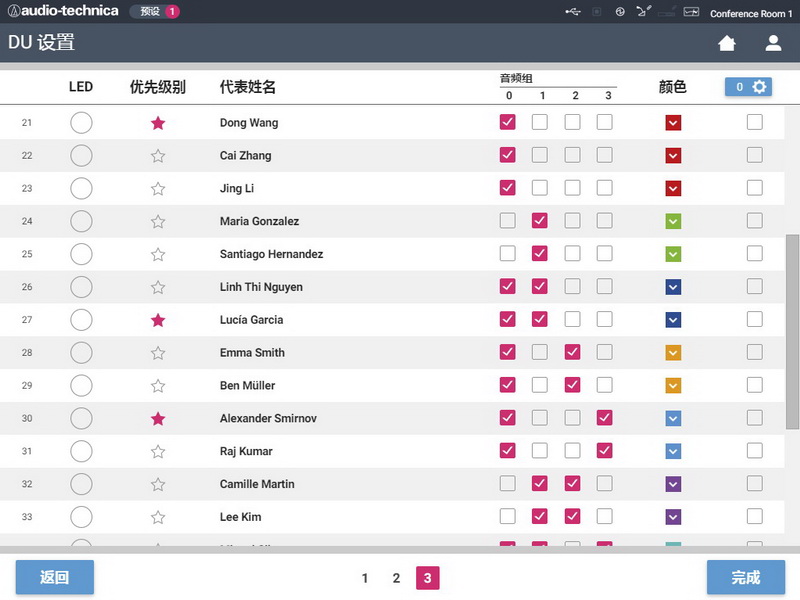

  在单元设置界面不仅仅可以监控每个单元的状态,并且可以就音频矩阵、内置音色库、话筒增益、指示灯状态等功能进行单独调节。避免出现由于多个单元只能一起调节成相同的参数而造成的系统问题。


连接图

隐藏式话筒

  独特的3针卡农平衡式话筒,可配置铁三角任何一款会议话筒,让客户有更多话筒的选择。

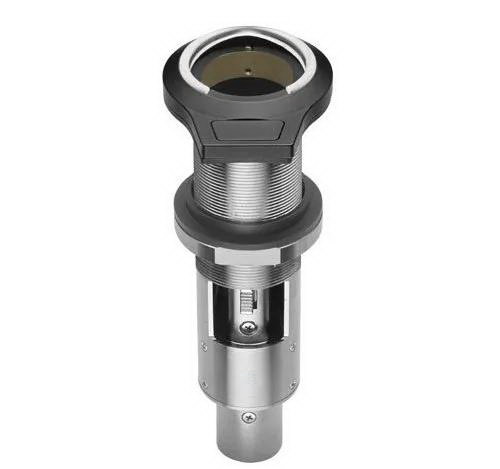

  而为了同时满足客户提出的桌面必须干净、且话筒可升降的特殊需求,此处搭配使用了AT8657LED/S话筒插座及AT846/C话筒。


AT8657LED/S话筒插座 20个


AT846/C话筒 20个

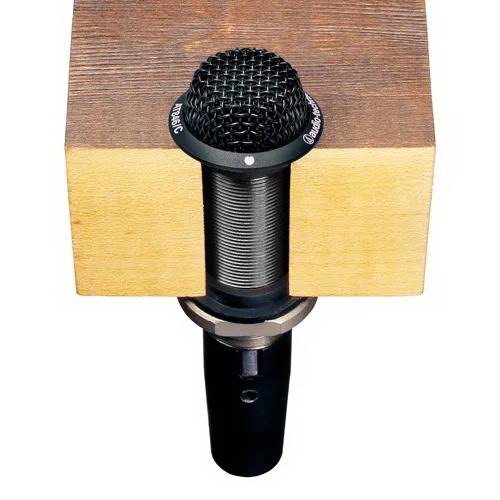

  AT846/C 是一枚阔频宽的电容式心形指向性话筒,小型的设计,特别适合安装在不显眼的桌面、天花、仪表面板上使用,可应用于专业录音、电视广播、视像会议等高要求的收音应用。

  AT846/C 配备有UniGuard®射频干扰(RFI)屏敝技术,提供杰出的防止射频干扰能力,避免收音时受到如手提电话等的干扰。话筒亦符合RoHS规格,在构造上不含有欧盟禁用的危害性物质。

  话筒安装在一个平直及无阻碍物的平面上,接近平面的小型收音头可消除相位失真,和提供清晰及高输出的表现。

方案实施

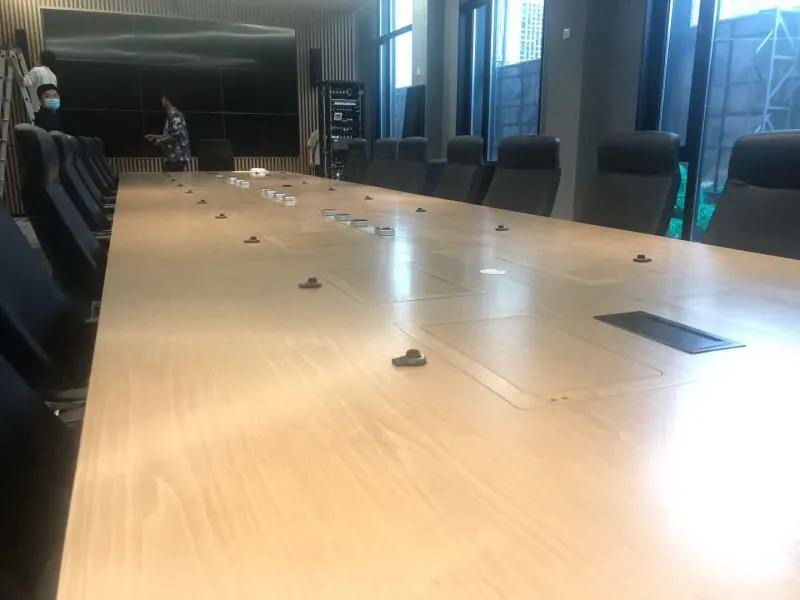

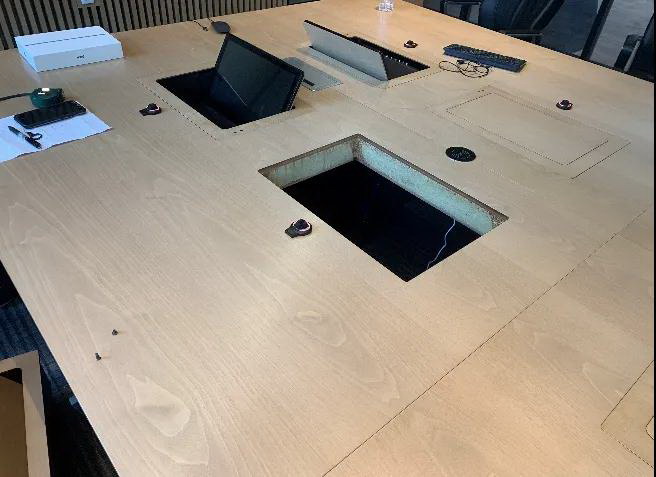

1、隐藏式界面话筒

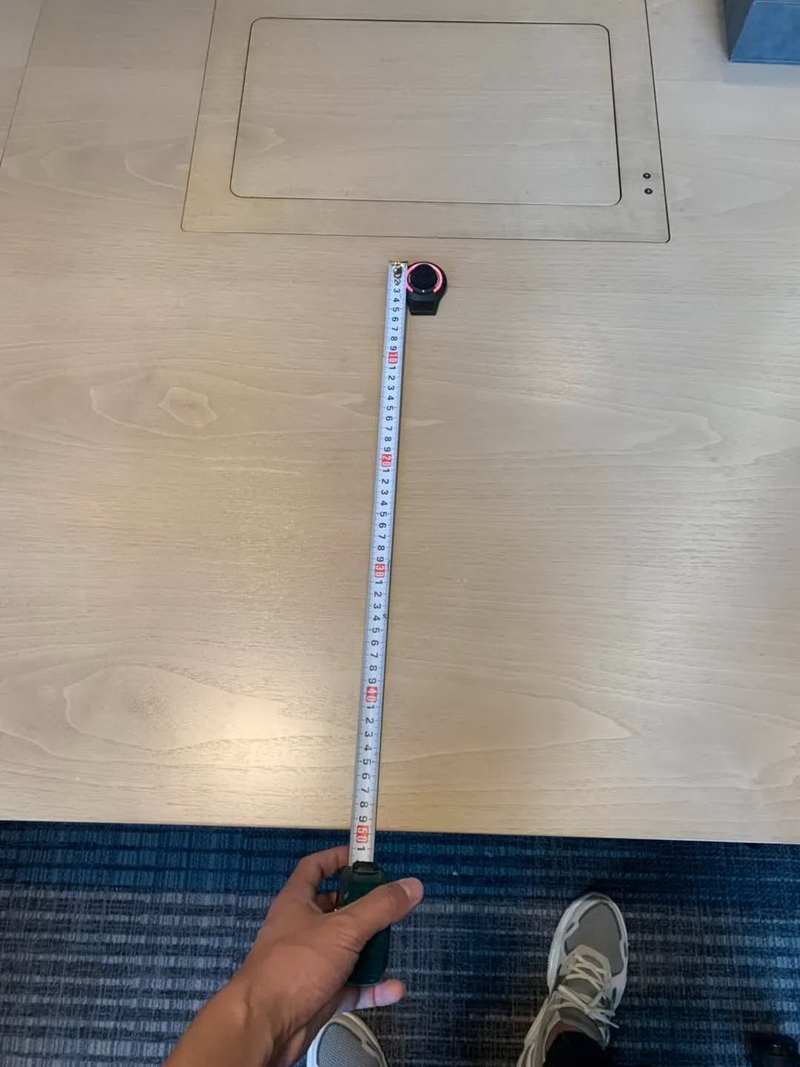

  65平会议室,会议桌上共有20只隐藏式界面话筒,每只话筒开孔位置距桌边距离50cm,作为与会者发言拾音设备能够保障声音完整传输到扩音系统,设计本系统部署数字会议系统服务,以简单的网络系统处理和传送数字信号成为目前最为先进的会议系统。


2、数字化的会议系统

  数字化的会议系统,在同一根电缆上实现多路同时发言功能。它对于所有类型的会议都提供灵活的管理,具有多功能、高音质、数据传送保密等优点,可以对会议的全过程实行全面的控制,会议系统由会议系统主机、嵌入式底座、隐藏式话筒/鹅颈话筒会议单元等组成。


3、高效拾音距离

  同时可以配合高清摄像机,能够自动实时跟踪讲话坐席。可连接视频会议系统做发言跟踪功能。经调试完毕后实际拾音可达到90cm左右,无论音质,拾音距离客户都非常满意。


  ATUC-50手拉手会议系统嵌入式的方案,不遮挡发言人的面部,远距离清晰拾取发言人的声音,而且小巧美观。是会议室比较流行的设计方案。

  ATUC-50手拉手会议系统相较于市面上的传统会议话筒,ATUC-50首先从布线上就大大减少了各种繁琐的排线过程,整个系统全部采用手拉手模式进行排列,为您的会议提供便捷和美观!

  ATUC-50可连接多达300台会议发言装置,满足各种会议规模。

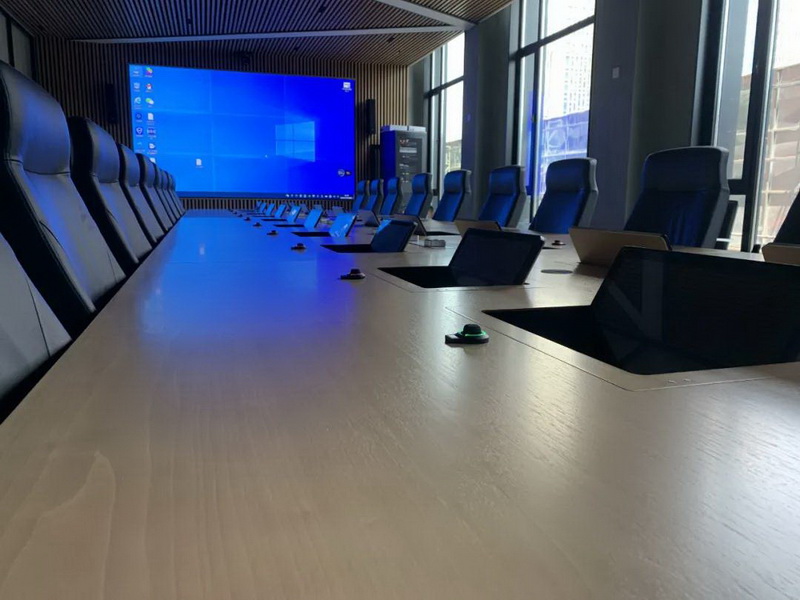

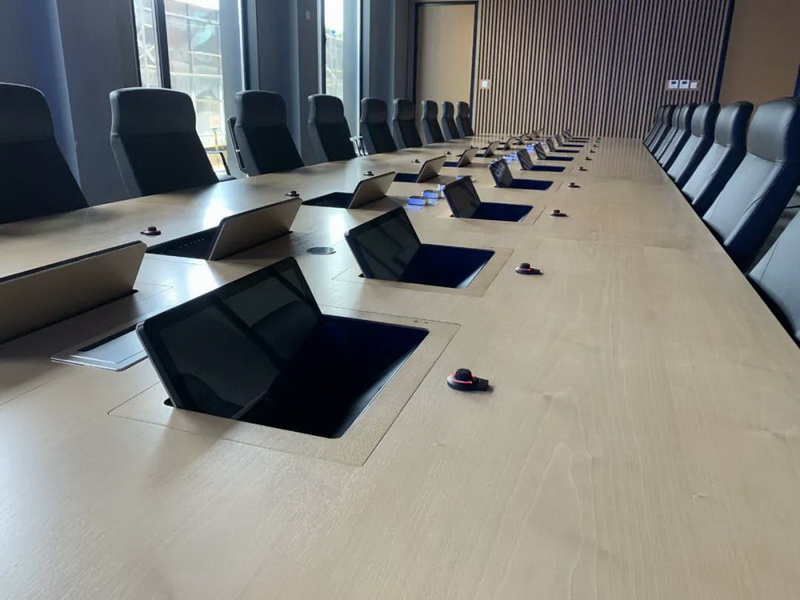

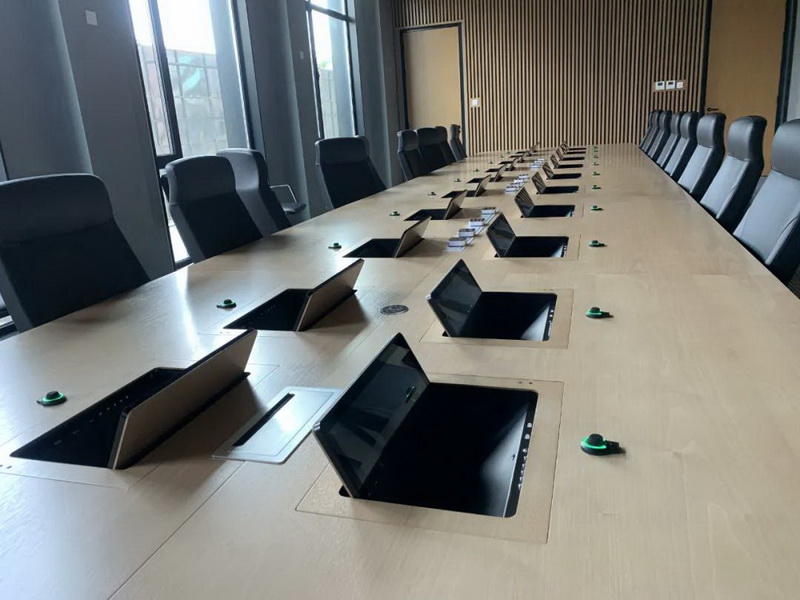

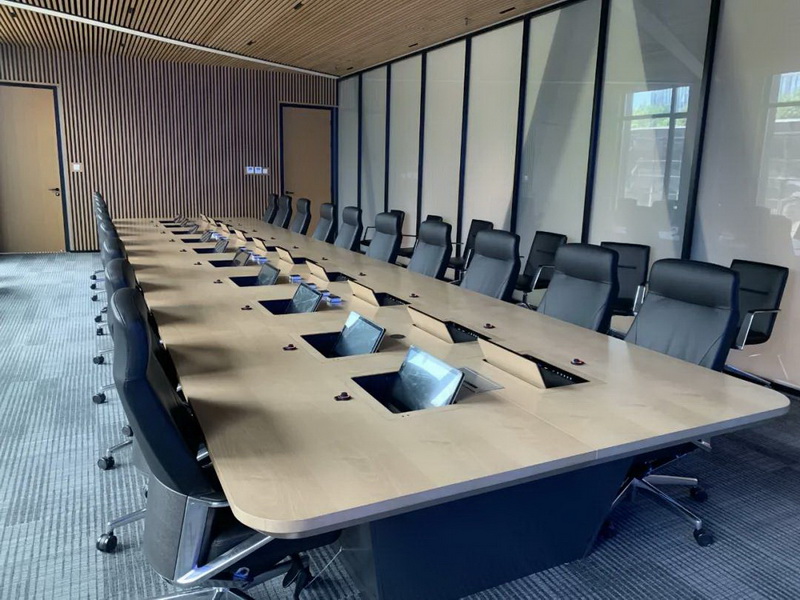

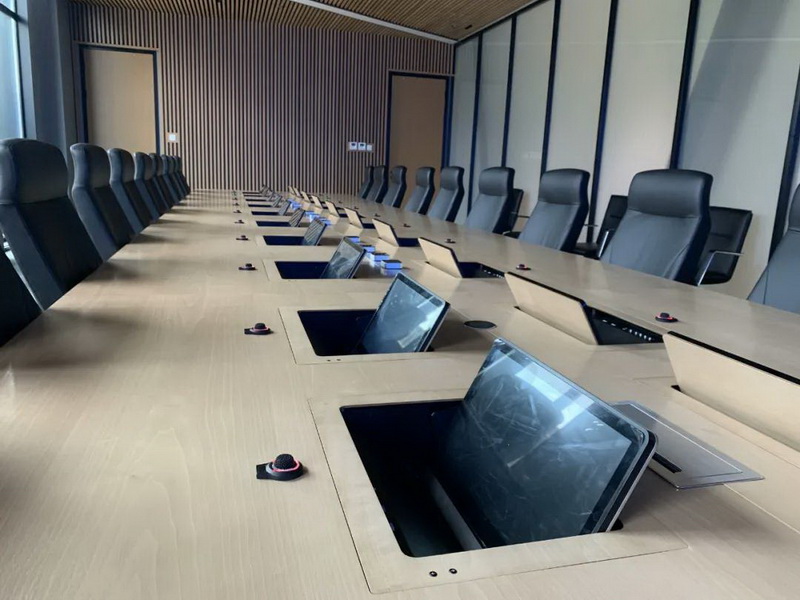

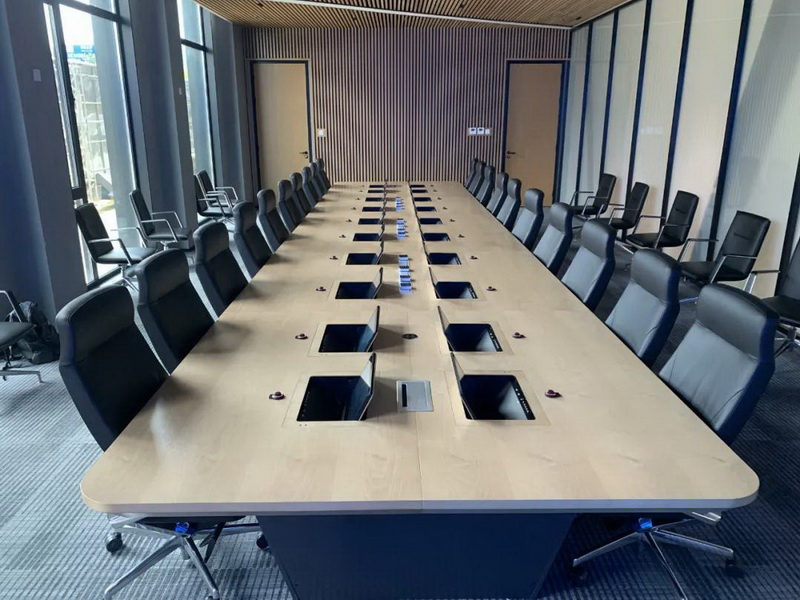

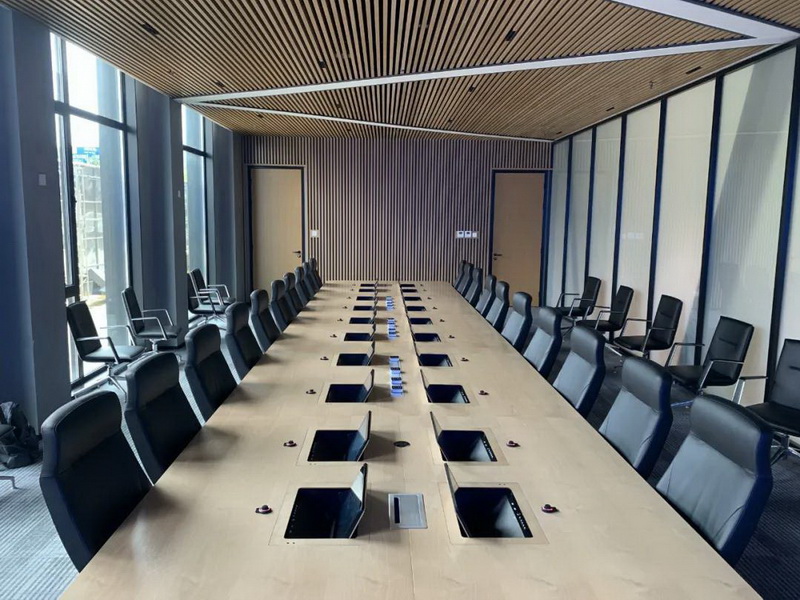

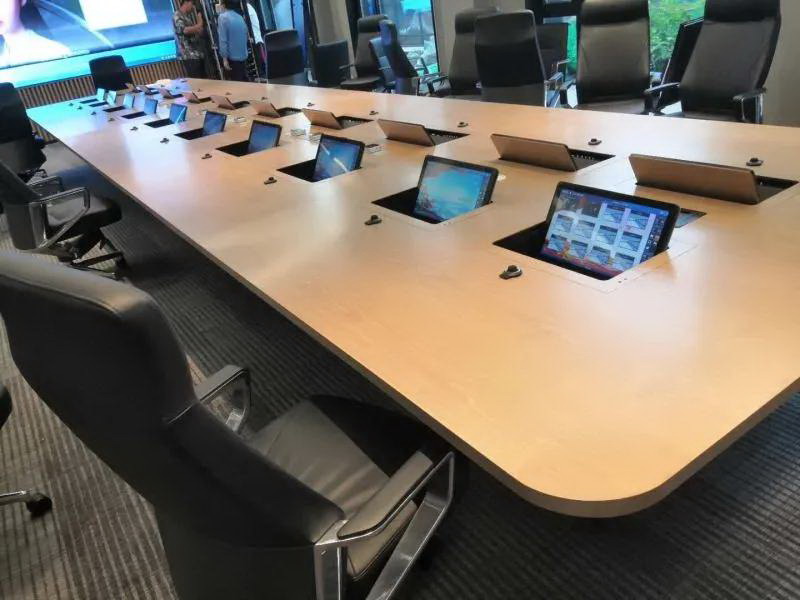

最终效果
