100万平方米会议中心,如何打造最佳无线解决方案

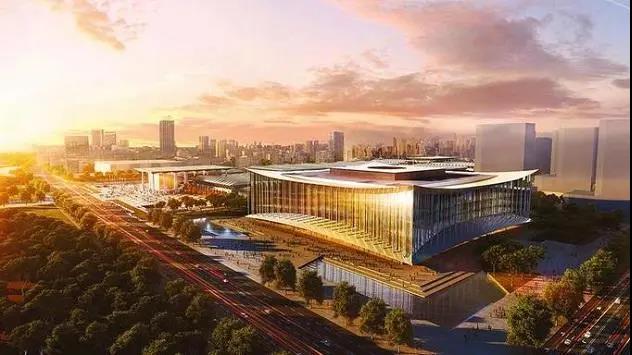

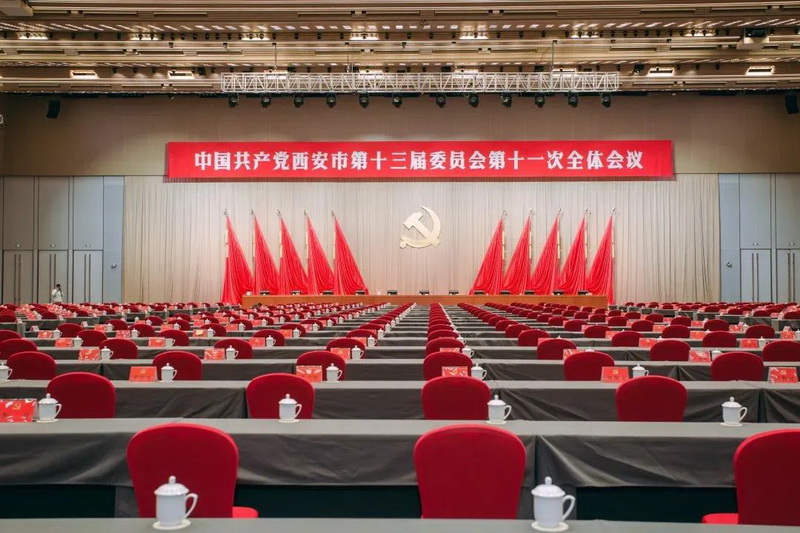

  西安丝路国际会议中心位于西安浐灞生态区灞河之滨,毗邻欧亚经济论坛永久会址和西安世博园,总建筑面积约100万平方米,是按照“国家级、国际化”水准打造的大型高端国际会议举办地及外事活动承办地,规划为“一带一路”高峰论坛的永久性会址。

  对于这类大型高端会议中心,无线系统的安装和设计是场馆会议质量的关键,铁三角为大家带来此次案例剖析。

01 互通互联,不串频


  该会议中心分东、西两大区,在设计方案中将东、西区分别作为两个不同的大场地来考虑。这两个大场地的无线系统在设计中除了要兼顾系统稳定性、声音还原度之外,还需要考虑其他多个会议厅同时开会时无线系统之间的兼容性。

  根据这一情况,技术工程师优先考虑采用了互通互联的方式来设计。即所有无线话筒可以做到随意拿到任一个场地使用并且不会出现串频的现象。

  该项目中选配了两套不同品牌的无线系统来实现互通互联,分别是WisyCom的无线系统和铁三角Audio-Technica的无线系统。




02 西区设置详解

01 3个大厅配备了24通道铁三角3000系列的无线话筒;

02 12个小型会议厅配备了48通道铁三角3000系列的无线话筒;

03 共计使用了72套3000系列无线话筒。

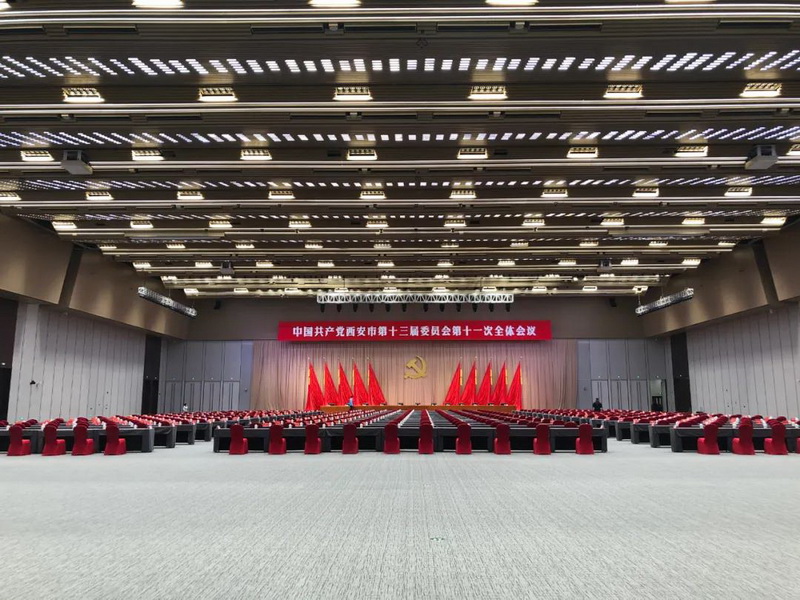

  西区主要有3个大厅:一层宴会厅、二层多功能厅、三层会议厅,将这3个大厅整体互联为一个大的无线系统,天线信号通过WisyCom的天线矩阵到每一台无线接收机,这样就能做到既互不干扰又可共享空闲资源。解决了当一个场地无线话筒不够用时只能再去找设备临时搭建流动系统的问题,避免临时系统与原有系统出现互相干扰的情况,方便了音响师,不需要再重新调整整个无线系统的频率分配。

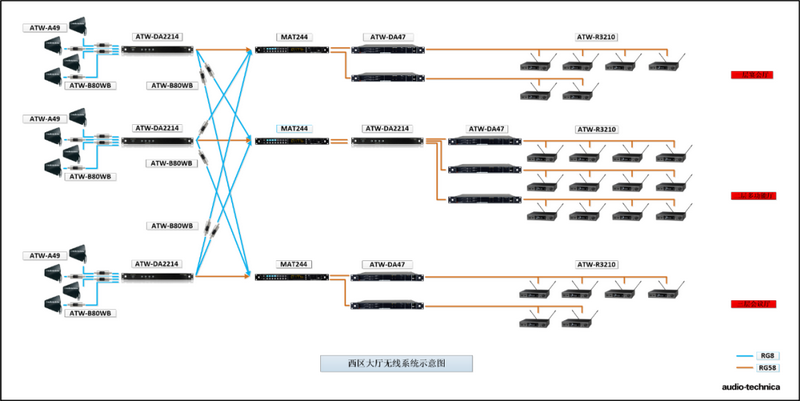

西区无线系统示意图

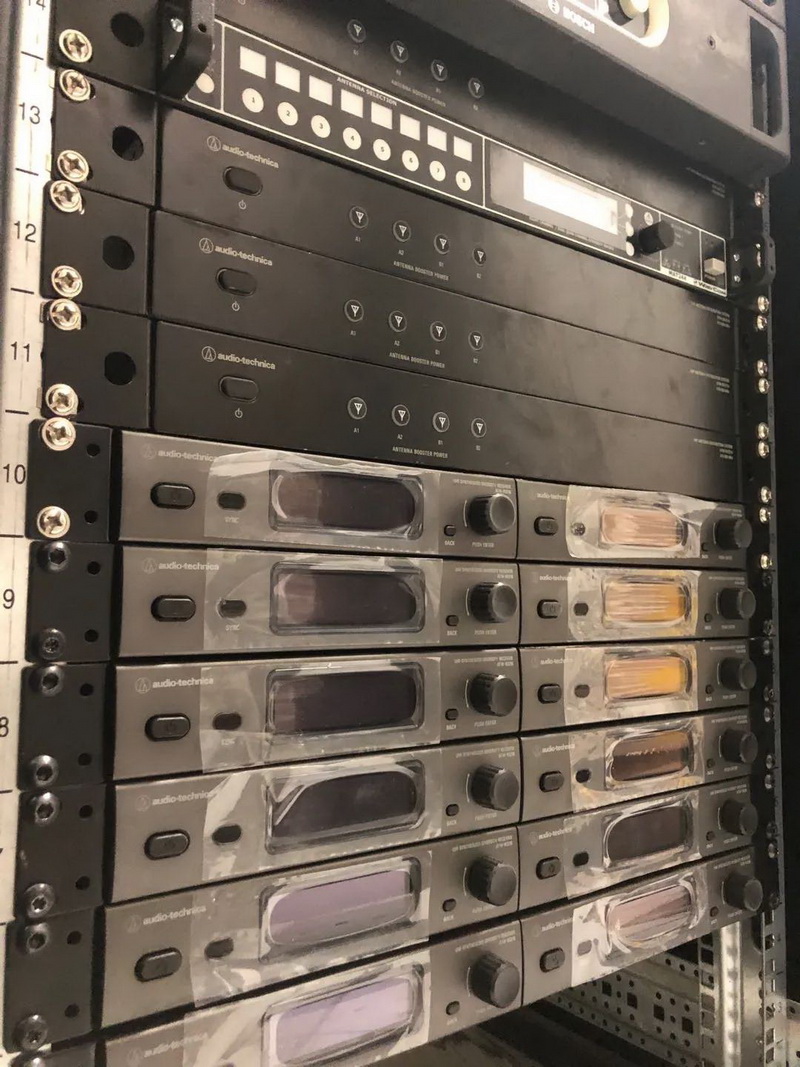

西区所用设备

西区设备清单

铁三角
ATW-A49 天线*18对
ATW-B80WB 增益器*27对
ATW-DA2214 天线分配器*10台
ATW-DA49 天线分配器*12台
ATW-R3210 3000主机*72台
ATW-T3201 3000腰包*8个
ATW-T3202/C7103000手持*64支
BP892xcH-TH 头戴话筒*8支
MT828cH 领夹话筒*8支
Wisycom
MAT244 天线矩阵*3台

03 东区设置详解

  东区主要有4个大厅:地下一层新闻发布AB厅、CD厅、一层圆桌宴会厅、二层圆桌会议厅;这4个大厅的设计思路是新闻发布厅AB和CD之间互通互联,一层圆桌宴会厅和二层圆桌会议厅进行互通互联。

  以地下一层新闻发布厅为例,新闻发布厅AB和CD两个场地相邻,又分别有独立的控制室,通过互通互联的方式比传统的无线系统设计方案要灵活的多。

  即我们分别在两个新闻发布厅内设计了两套独立的无线系统,通过互通互联后除了能单独在固定的场地使用以外,还能组合起来共享资源。这样就可以解决当一个新闻发布厅内需要使用超出预计的无线话筒时,可以利用另一个新闻发布厅中的空闲无线话筒来补充,并且互不干扰。

01 4个大厅配备了24通道的WisyCom无线系列话筒;

02 其他小型会议室配备了30通道的铁三角3000系列话筒。

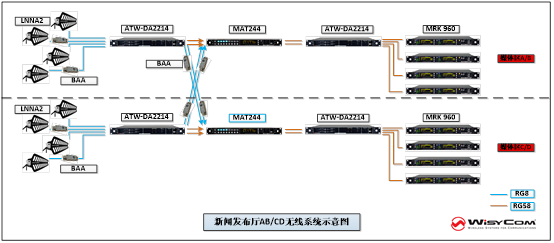

东区新闻发布厅无线系统示意图

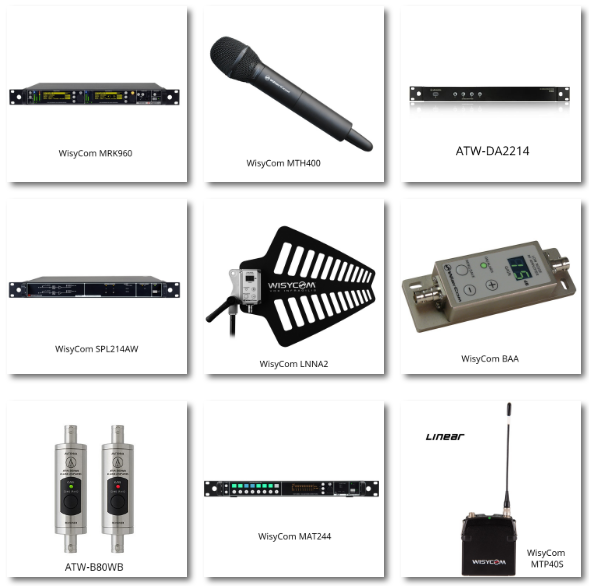

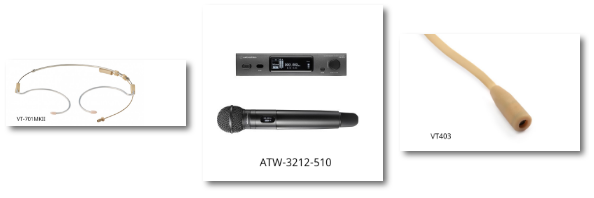

东区设备清单

铁三角
ATW-DA2214 天线分配器*11台
ATW-B80WB 增益器*8对
ATW-3212/C510 3000手持*30支
Wisycom
MRK960 双通道接收主机*14台
MTH400-LITE+MCM306 手持*24支
SPL214AW 天线分配器*1台
LNNA2 天线*16对
BAA 增益器*10对
MAT244 天线矩阵*4台
MTP40S-LITE 腰包发射机*4个
VT
VT701MKII 头戴话筒*4支
VT403H/O 领夹话筒头*4支

04 WisyCom无线系统

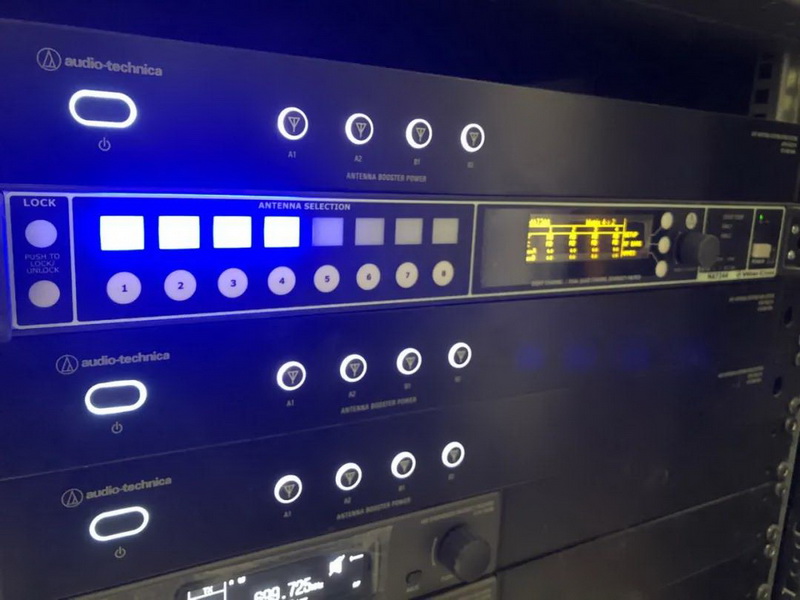

  能够实现这么多通道的无线话筒随意分配使用,要归功于WisyCom的天线矩阵MAT244。天线矩阵MAT244是整个系统的核心,互通互联的房间通过天线矩阵系统统一管理,将所有天线分配器的信号分配到每个房间内的无线接收机内,实现话筒随意切换使用。


天线矩阵MAT244

  MAT244具有4组天线输入,2组天线输出,工作频段为150-840MHz,带宽达到690MHz,通过天线矩阵前面板每通道的开关可以选择开启和关闭每一个场地内的天线信号。

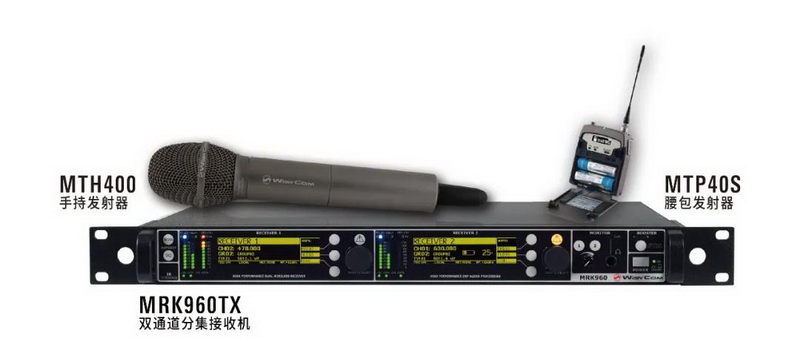

  WisyCom的无线接收机MRK960工作频率为470-840MHz,带宽达到370MHz,通过专用软件可以对场地进行扫频,规避一些类似内部设备干扰、数字开路电视干扰等外部干扰以外,还能保证有足够的频率空间来计算和设置无线话筒的频率。


05 铁三角无线系统

  该项目中配备的audio-technica铁三角的3000系列无线系统,使用数量较多。

  在保证系统稳定性和合理频率规划的前提下,运用到了3000系列备用频点的功能。如果发生意外干扰,只需通过发射机的快捷键快速切换到换备用频率即可。不仅节省时间还简化了维护人员的操作过程。

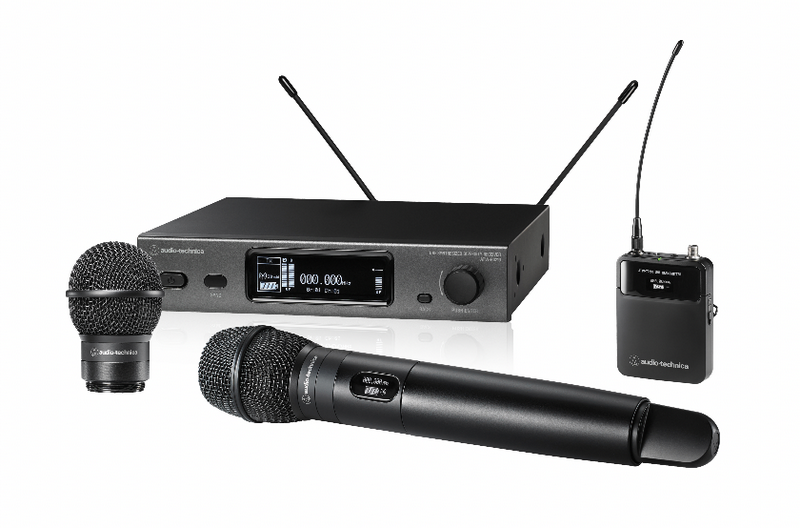

  该系统配置包括ATW-R3210接收机、ATW-T3201盒式和ATW-T3202手持发射器。


3000 Seriers系列

06 保障RF传输信号

  另外在该项目设计解决方案还需注意到的就是FR传输信号的重要性,这个项目场地非常大从天线到控制室布线距离非常远,最远点接近200米,每个天线信号以及不同控制室之间天线矩阵的互通信号的传输尤为重要,为了解决长距离传输RF信号的问题,分别配备了两款增益器:

01 WisyCom大增益的增益器BAA,调节范围是0~+16dB;

02 铁三角的增益器ATW-B80WB,调节范围是+6、+12dB。

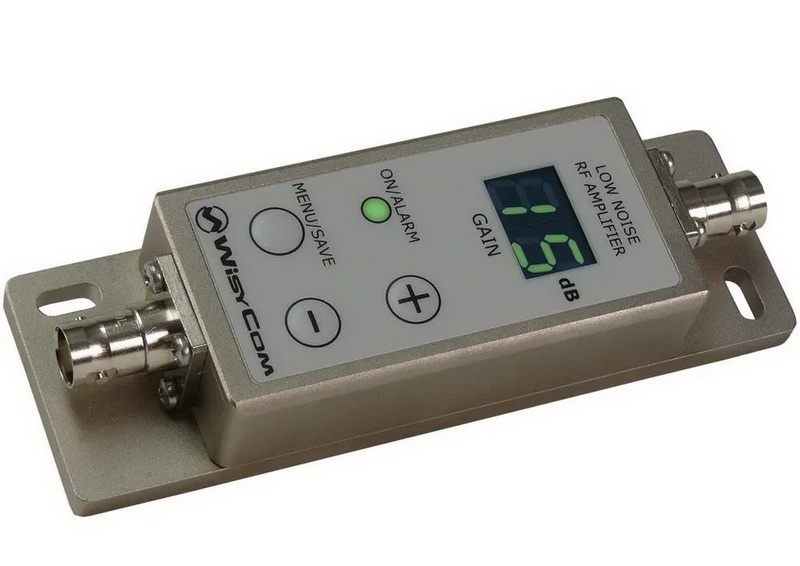

WisyCom BAA增益器

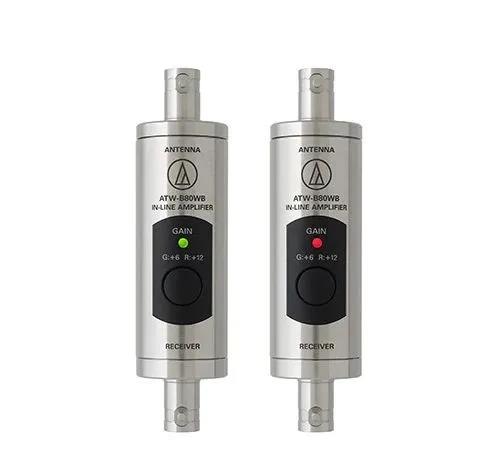

Audio-Technica ATW-B80WB增益器

关于铁三角,铁三角,audio-technica

  铁三角总公司在1962 年于日本成立,公司的全球开发小组一直致力于音响器材的设计、制造、行销及发行上。铁三角公司由最初专注于留声机的科技研发,至时至今日,公司已能开发出高性能的话筒、耳机、无线系统、甚至乎商用饭团成形机以及其他电子产品供专业人士使用。

  在1994年,铁三角(大中华)有限公司于香港成立,专门负责中国国内及香港、澳门地区的业务发展。为大中华地区提供由一般消费类的耳机、HiFi产品,以致专业级的会议系统、采访广播、表演和录音设备。

  曾获无数奖项,铁三角公司一直以维持产品的高质量、高耐久性及高性价比为首要目标。因此其产品无论应用在大型音乐会、专业广播、录音室、公司、政府机构以至大礼堂等均有着出色的表现。多个重要的政府机关,例如美国众院及参议院皆选用了铁三角话筒为必备的政府设施。而铁三角的话筒及无线系统更被全球多个权威的音乐颁奖礼所选用,其中包括“格莱美奖”以及“摇滚名人堂颁奖典礼”。

  自1988 年以来,铁三角公司在美国总统辩论大会中皆提供了无微不至的技术支持服务。在万人注目的体育项目广播上,铁三角话筒亦扮演了相当吃重的角色,当中包括世界杯足球赛、超级杯、联邦比赛、以及1996亚特兰大、2000悉尼、2004雅典、2008北京的国际性运动会 和2002盐湖城、2006都灵的冬季运动会。

  铁三角日本公司,除了在其品牌下提供了多元化的产品外,在音像变换装置、光学传感器和各种各样的音像专业设备方面皆已成为市场上主导的OEM供货商。而铁三角美国公司的产品市场更已遍布西半球各地。此外,香港、欧洲、新加坡等地的铁三角公司亦正在迅速发展。今天铁三角公司已在其专业范畴上站上一领导地位, 承诺今后为全球客户提供更优质的产品及服务。
