2021年2月4日，
2022冬季奥林匹克运动会迎来倒计时一周年。
当奥运圣火于2022年2月4日再次点燃，
世界目光也将再次投向北京—— 即将成为奥运史上第一个
举办过夏季奥运会和冬季奥运会的城市。

北京冬奥会倒计时一周年



　　面对疫情带来的连锁挑战，中国坚持如期办赛，释放出中国持之以恒推进冬奥会筹办、全面兑现承诺的强烈信号。国际奥委会主席巴赫感慨，尽管受疫情影响，但北京冬奥会筹办工作进展十分平稳顺利，“几乎是一个奇迹”。

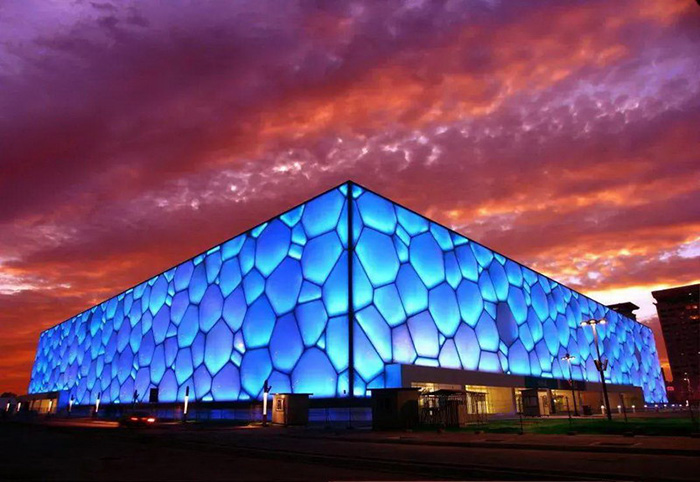

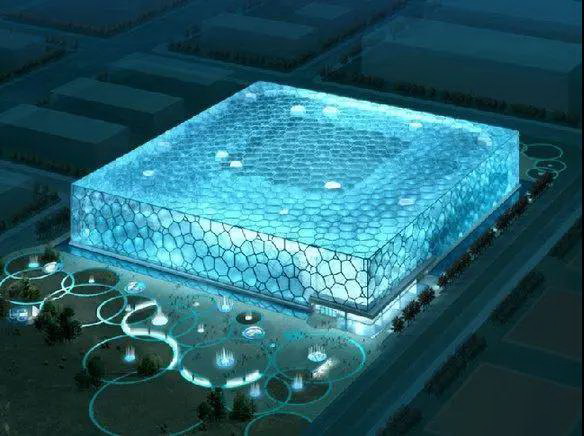

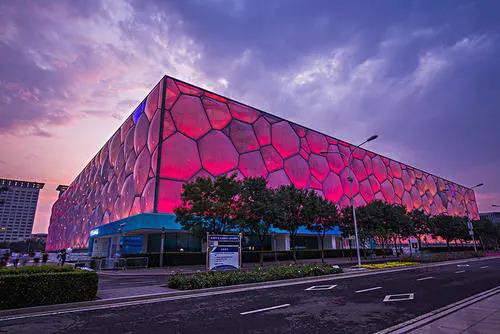

　　而国家游泳中心“水立方”，这座传承2008年奥运会元素、又将迎来2022年冬奥会的“双奥”场馆，也承担了北京冬奥会倒计时一周年活动，见证了奥林匹克运动史上的又一重要时刻：2022年北京冬奥会金牌设计样式在此揭开了面纱。

　　易科配合北京天韵星光文化艺术有限公司为本次北京冬奥会倒计时一周年活动提供舞台音响技术保障。

扩声系统设计

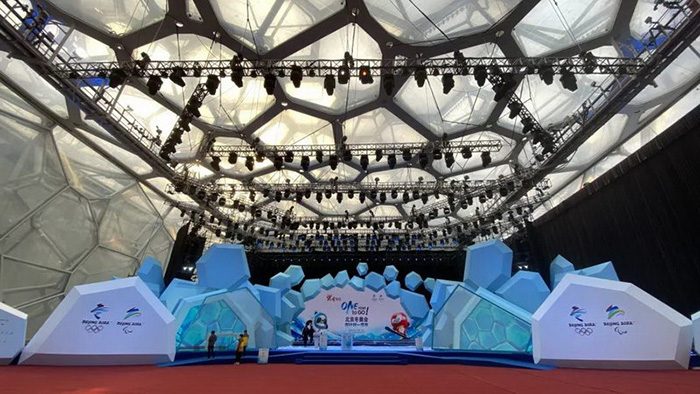

　　场内舞美设计，是以冰雪为主题，雷亚架作为主框架，布置有大面积冰雪样式的景片，围绕在三块LED大屏周围，最高处达10m。针对这个舞台复杂的舞美布景，我们首先发现，主扩音箱的位置难以确定。

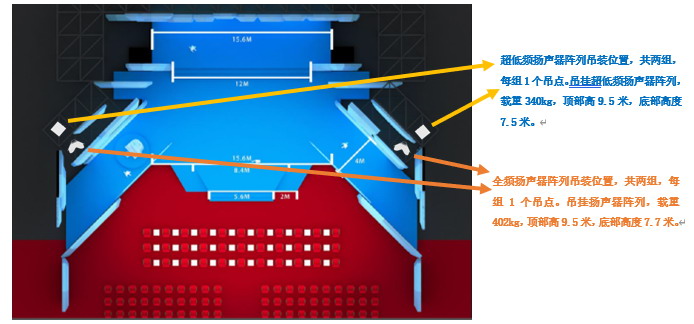

　　经过讨论，决定将主扩系统吊挂在舞台两边最外侧的雷亚架内，吊挂高度为9.5m，可以恰好躲开景片的遮挡，又能覆盖到场内的观众席。由于场内舞美精致，无法堆放超低频扬声器。因此我们决定将超低频扬声器系统以左右两组吊挂的方式，放置于全频系统的后方。如下图所示：



　　确定了吊挂位置之后，仍旧使用Resolution 3D建模软件进行系统设计。

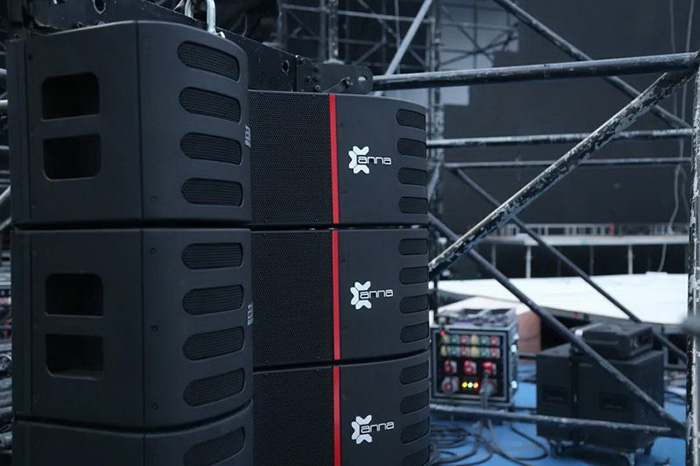

　　此次主扩声系统采用L/R，两组各6只EAW Anna 自适应扬声器系统，超低系统为两侧各3只EAW Otto自适应超低音扬声器。

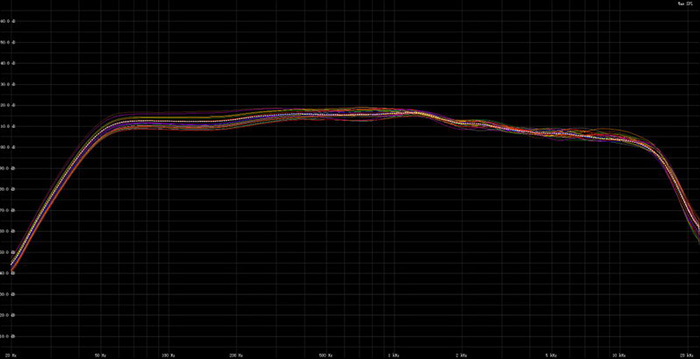

　　预测结果均匀，频率响应平直，如下图所示：

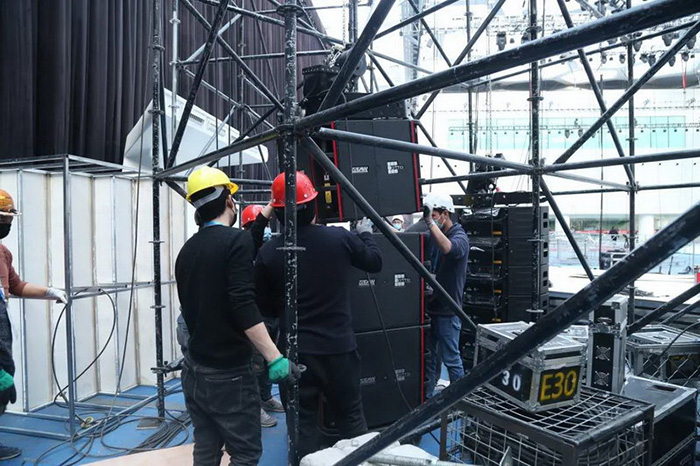

　　吊挂实施过程中，主扩音箱的吊挂高度与转向角度都与设计高度一致，且场地情况与预测听音面也完全相同，因此调试过程高效准确。


　　但由于水立方内部，观众席后方是高起的玻璃墙面，硬反射严重，为此我们做了简单的主扩系统覆盖面的调整，有效减少高频到玻璃墙面的辐射。

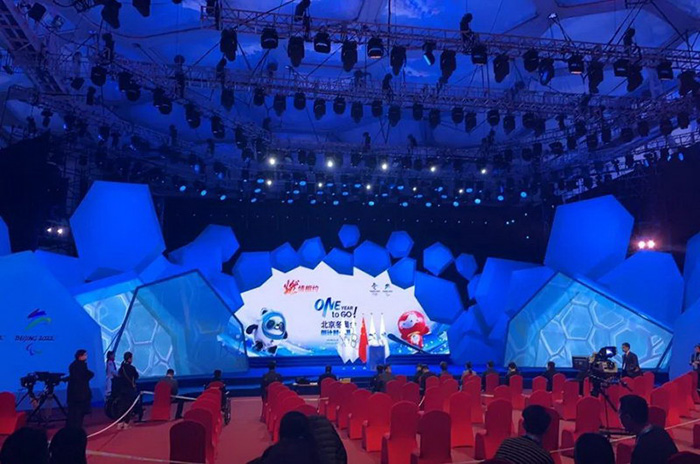

　　最终实现了全场声压和音色的一致性，为观众席带来高度一致的优质的听音体验，而非覆盖区域极其干净，确保拾音信号具有高信噪比，为舞台带来了一个干净的监听环境。


调音师评价

　　活动调音师马文钊对EAW自适应系统的便利性也给到了积极的反馈：“ EAW Anna自适应系统对垂直覆盖角的调整非常灵活，我们在进场安装时并不清楚最终的观众席分布，而Anna可以在不改动喇叭吊装状态的情况下，利用内部DSP直接对观众覆盖进行重新的调整，这样既可以保证不让过多的高频能量辐射到舞台上，也能够有效控制扬声器系统投射到后方玻璃墙的能量，的确是非常方便。”

2022年北京冬奥会，
14亿中国人将第一次拥抱
奥林匹克的冰雪圣火，
冬奥梦交汇中国梦的华章，
期待一年后的精彩奏响！
