关于Dante技术在剧场剧院中的应用学习笔记分享


  成都InfoComm展会期间,Audinate 与易科国际再次合作举办针对Dante在剧场剧院中整体解决方案的技术研讨会。易科团队现场搭建了一套完整的Dante音频扩声系统生态链,生动的演示了Dante系统在实际中应用。

剧场剧院Dante解决方案

  学习笔记分享

  ●数字信号相较于模拟信号的优势

  数字信号通过滤波后更容易消除传输过程中增加的噪音成分,保证还原度。

  ●网络传输相较于数字传输的优势

  模拟传输是点对点的单向传输,并且一个通道仅使用一根线缆,同时有许多复杂不统一的接头。

  而网络传输,单线缆可传输多通道的双向传输,可在实现点对点传输同时,获得点对多的功能,所有信号接头统一。

  ●适用于AV行业的网络传输机制

  一般家庭网络传输机制是TCP,遵从三次握手,四次断开的传输机制,即发送端需要对接收端发送请求,先收到可接受反馈后才可以进行发送。这样的机制显然不符合AV应用对低延迟的应用需求,一般AV设备使用UDP的网络传输机制,不管接收端是否接受,发送端始终发送讯息,这保障了AV的低延迟及时性。在大系统中,为了保证带宽,要求我们合理规划网络配置。

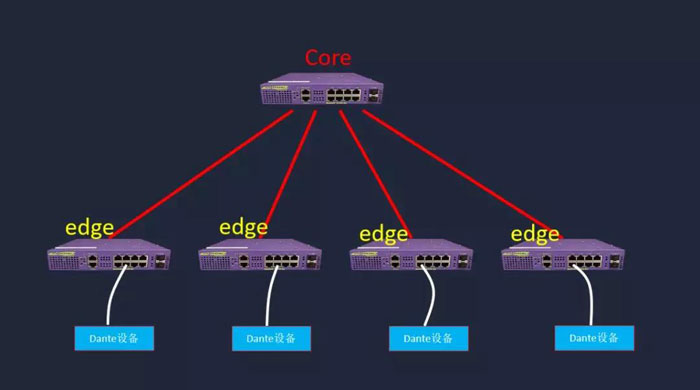

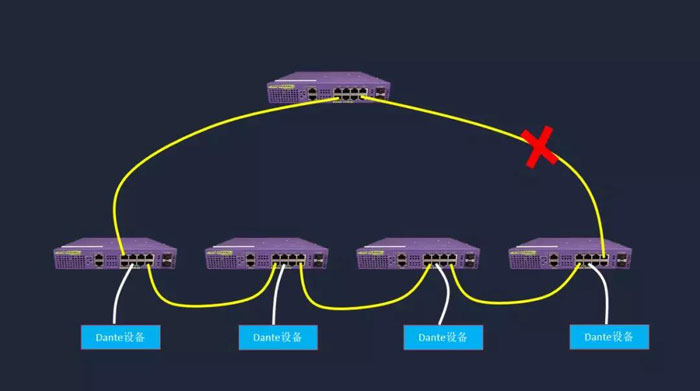

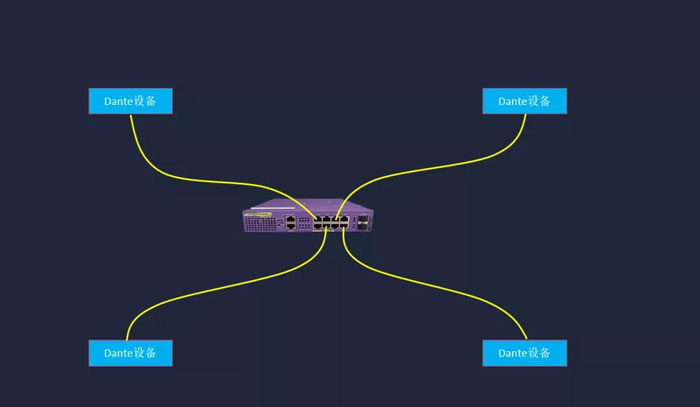

  ●几种常用的拓扑结构

剧场剧院Dante解决方案

剧场剧院Dante解决方案

剧场剧院Dante解决方案

  ●Dante协议的优势

  简化设计与安装:拓扑结构简单

  易于扩展:CTS中建议网线的敷设比实际所需+30%,系统在同一个线槽中原本需要10根线缆,在施工时多放3根以备用,方便扩展系统。

  信号路由:在Dante controller中利用矩阵根据需要设置,灵活便捷

  冗余备份:Dante备份机制

  维护成本低:技术人员可以设置多个场景保存预设供业主使用,而业主只需要在平板中调用。

  ●冗余网络保障安全性

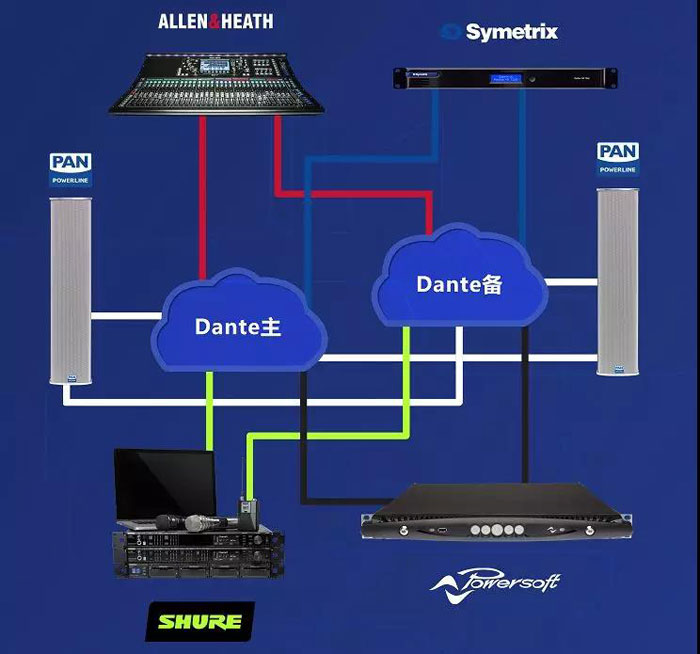

  Kane老师首先对所有设备进行Dante备份,包括ALLEN& HEATH调音台、Symetrix处理器、Pan Acoustics有源扬声器和Dante麦克风全部进入一主一备交换机。接着,实际演示了现场将主交换机全部断电后,整个系统仍能正常工作。

剧场剧院Dante解决方案

  Pan Acoustics扬声器自身也有Dante备份机制,即使拔掉其中一根网线,扬声器依然正常工作。

Pan Acoustics扬声器

  除此之外,现场还对ALLEN& HEATH调音台与Symetrix处理器做了热备份。在Symetrix中利用其逻辑模块编写程序,使其发出一个正弦波信号,这个正弦波信号经过调音台再回到思美,该逻辑模块接收到返回信号则判断调音台正常工作;如果正弦波信号中断则判断调音台故障,这时Dante网络中的信号则自动进入思美进行混音处理,所以现场Kane老师将调音台直接断电,此时系统仍然正常工作,这在模拟系统和一般数字传输系统中是不能实现的。

有源可调柱式扬声器Pan Acoustics

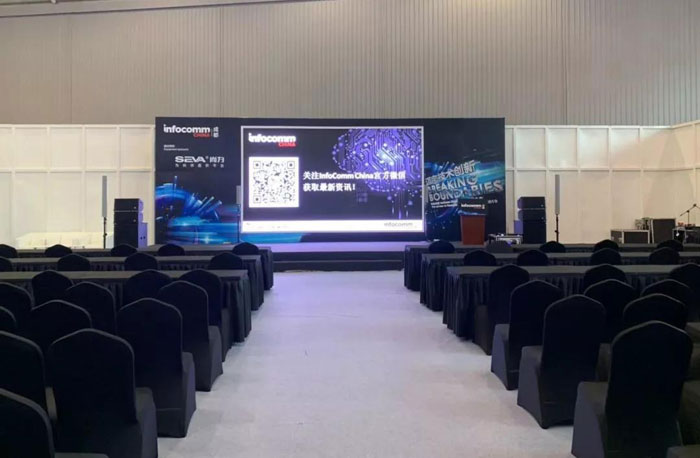

  本次演示除Dante音频扩声系统外,使用的有源可调柱式扬声器Pan Acoustics在极具挑战的声学环境下表现出极高的语言清晰度和声压级,令现场嘉宾十分惊讶。会场场地面积350平方米,混响时间长达7s、噪声高达70dB且硬反射面过多,声学环境十分复杂。

剧场剧院Dante解决方案

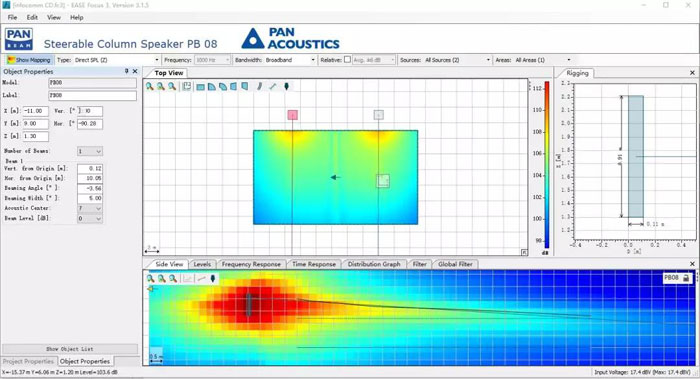

  为了满足实际使用需求,易科产品经理根据会场大小尺寸提前使用Ease Focus软件进行模拟,单只PB08可覆盖25米的听音区,因此一对PB08即可满足会场的扩声标准。针对过多的反射面造成的语言清晰度问题,PB08可在模拟阶段或软件中设置波束的个数(PB08最大音束:2)、波束俯仰角度(±70°可调)、波束开口角度和声学中心调节点(高声学中心点精准覆盖观众区,避免后墙反射)。

PanBeam Setup软件

  在得到合适的参数后,可提前通过PanBeam Setup软件加载到对应的音柱中,事实证明这种提前精准测量预测的方式,为现场搭建节约了很多时间,并且得到了很好的扩声效果。

剧场剧院Dante解决方案

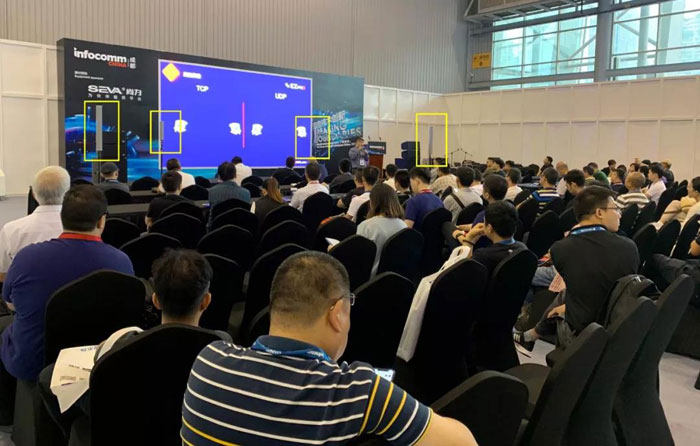

  现场实际搭建应用中,一对PB足以满足扩声需求,但为了使演讲者也得到更好的听音舒适度,现场增加了一对PB04-D放置在屏幕两侧,既可作为返送,也能补充听音区中场的不足。
